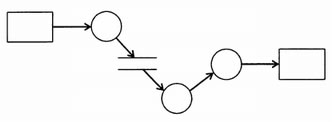

図は構造化分析法で用いられる DFD の例である。図中の“○”が表しているものはどれか。

アクティビティ
データストア
データフロー
プロセス

図は構造化分析法で用いられる DFD の例である。図中の“○”が表しているものはどれか。

アクティビティ
データストア
データフロー
プロセス

解答:エ

<解説>

各記号は次の意味をもつ。

プロセス(処理機能)
データフロー(機能間のデータの流れ)
データストア(ファイル)
データ源泉・データ吸収

よってエが正解である。
