平成18年度秋季問題

問題39

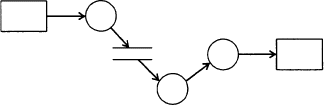

図は構造化分析法で用いられる DFD の例である。図中の“○”が表しているものはどれか。

ア アクティビティ
イ データストア
ウ データフロー
エ プロセス

図は構造化分析法で用いられる DFD の例である。図中の“○”が表しているものはどれか。

ア アクティビティ
イ データストア
ウ データフロー
エ プロセス

解答：エ

＜解説＞

各記号は次の意味をもつ。

○ プロセス（処理機能）
→ データフロー（機能間のデータの流れ）
＝ データストア（ファイル）
□ データ源泉・データ吸収

よってエが正解である。
