平成23年度特別問題

問題17

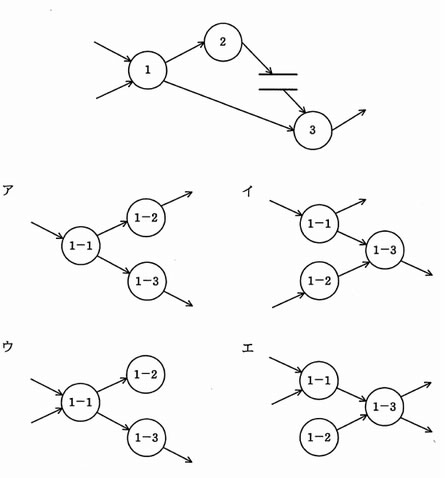

図は、階層化されたDFDにおける、あるレベルのDFDの一部である。 プロセス1を子プロセスに分割して詳細化したDFDのうち、適切なものはどれか。 ここで、プロセス1の子プロセスは、プロセス1-1、1-2及び1-3と表す。

図は、階層化されたDFDにおける、あるレベルのDFDの一部である。 プロセス1を子プロセスに分割して詳細化したDFDのうち、適切なものはどれか。 ここで、プロセス1の子プロセスは、プロセス1-1、1-2及び1-3と表す。

解答：イ

＜解説＞

DFDとは、システム間のデータの流れを、4つの記号を用いて示す図式化方式のことである。

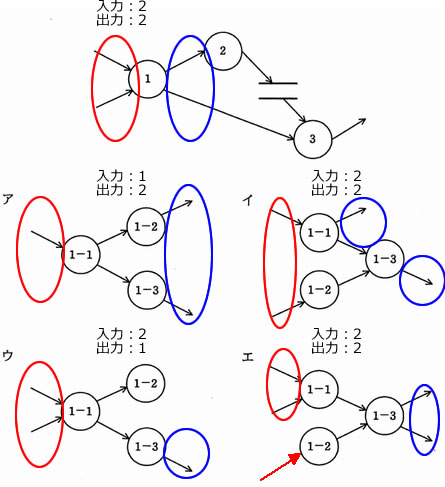

問題のDFDでは、プロセス1の入力：2，出力：2である。

ア × 入力：1，出力：2である。
イ ○ 入力：2，出力：2である。
ウ × 入力：2，出力：1である。
エ × 入力：2，出力：2である。しかし、1-2に対する入力がない。
