平成21年度秋季問題

問題50

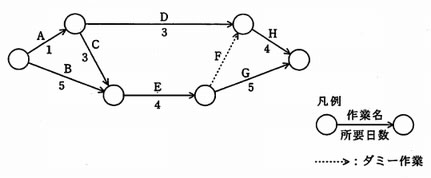

プロジェクトのタイムマネジメントのために次のアローダイアグラムを作成した。クリティカルパスはどれか。

ア A → C → E → G
イ A → D → H
ウ B → E → F → H
エ B → E → G

プロジェクトのタイムマネジメントのために次のアローダイアグラムを作成した。クリティカルパスはどれか。

ア A → C → E → G
イ A → D → H
ウ B → E → F → H
エ B → E → G

解答：エ

＜解説＞

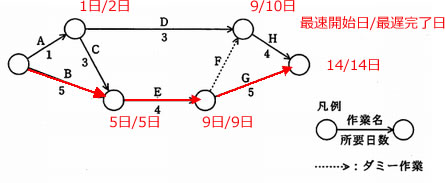

クリティカルパスは下図のようになる。

したがって、(エ)B → E → Gが正解である。
